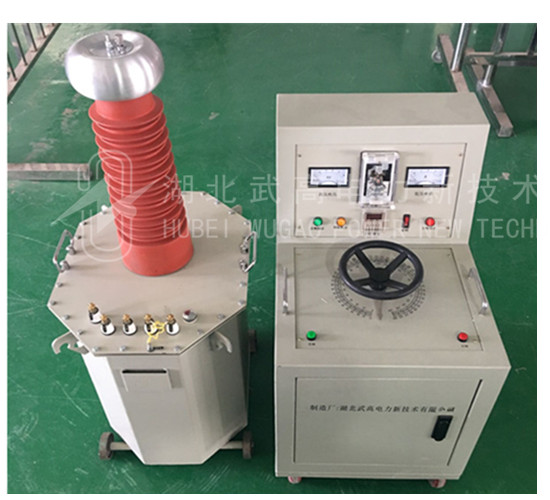

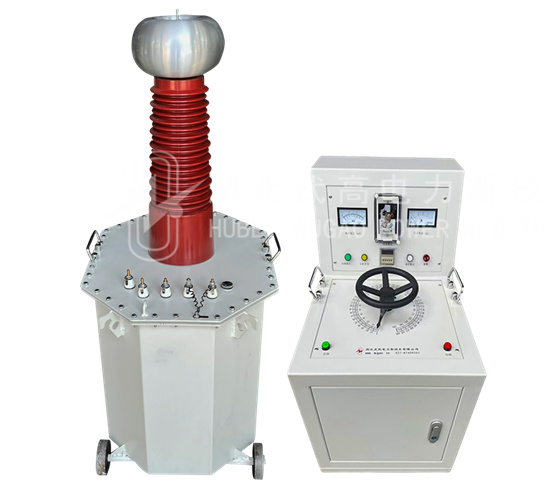

YD-100KV油浸式高壓試驗變壓器及控制臺
產品概述
本產品采用充油絕緣，交直流兩用，輸出單相電壓高。

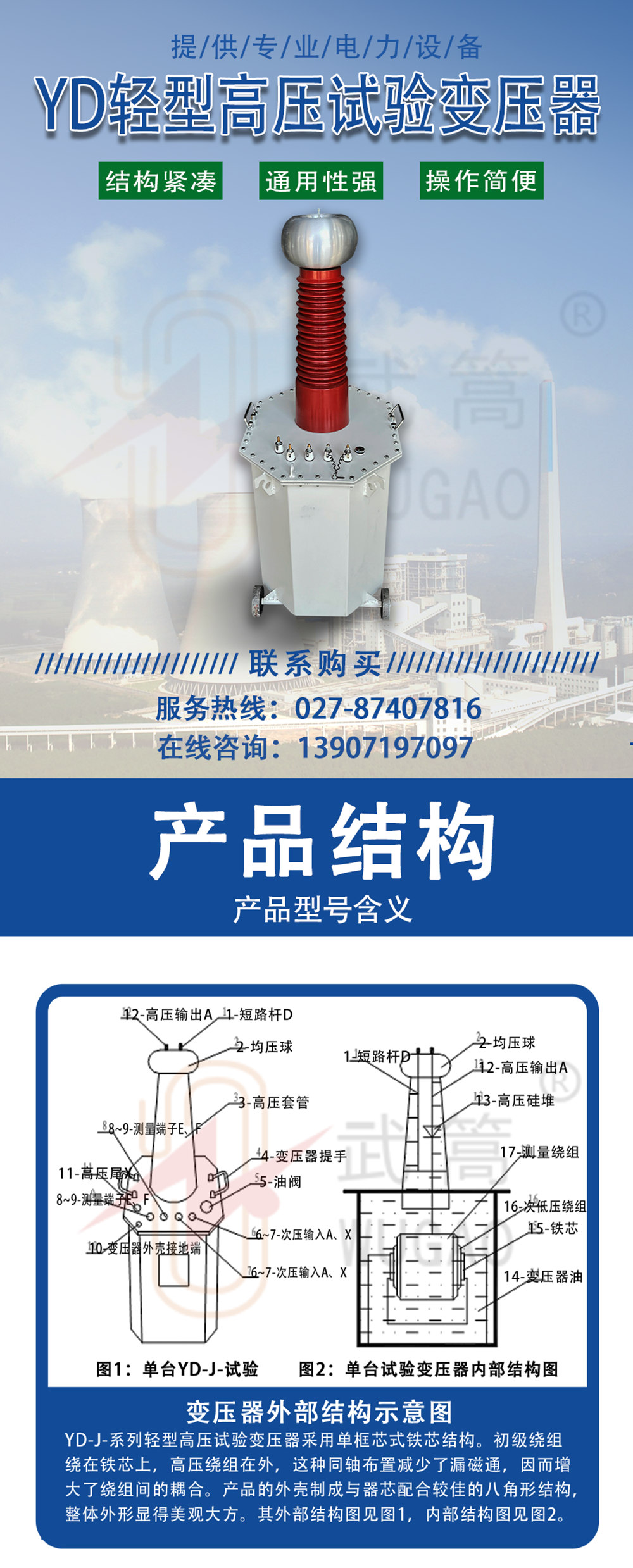

產品結構
變壓器的外殼八角形結構，控制臺指針表頭，經濟簡單。
高穩定
產品填充25#變壓器絕緣油。
產品參數
AC交流 :100KV DC直流 :140KV 容量：20KVA
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
概述 overview
YD系列輕型高壓試驗高壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的YDJ系列輕型交直流高壓試驗變壓器，是在YD系列試驗變壓器的基礎上按照國家標準《JB∕T 9641-1999》經過改進后而生產的一種新型產品。本系列產品具有結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。本產品采用充油絕緣，交直流兩用，輸出單相電壓高，輕巧耐用。
YD系列輕型高壓試驗變壓器采用單框芯式鐵芯結構。初級繞組繞在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。
系列操作臺用于0.5～100KVA試驗變壓器的調壓控制。其工作原理是：通過調整自耦調壓器輸出電壓，實現試驗變壓器額定壓器額定電壓范圍內的工作電壓調節。同時，操作箱（臺）內裝有高壓輸出電壓表，低壓輸入電流表、電子過流保護電路（操作臺為機械式過流保護）、計時以及計時和過流聲光報警裝置。可以方便地讀取試驗電壓值，并能可靠地保護設備。其原理簡單、結構緊湊、工作可靠，是進行耐壓試驗的理想設備。
成套設備 complete sets of equipment
含高壓試驗變壓器1臺；操作臺1臺；配套使用。

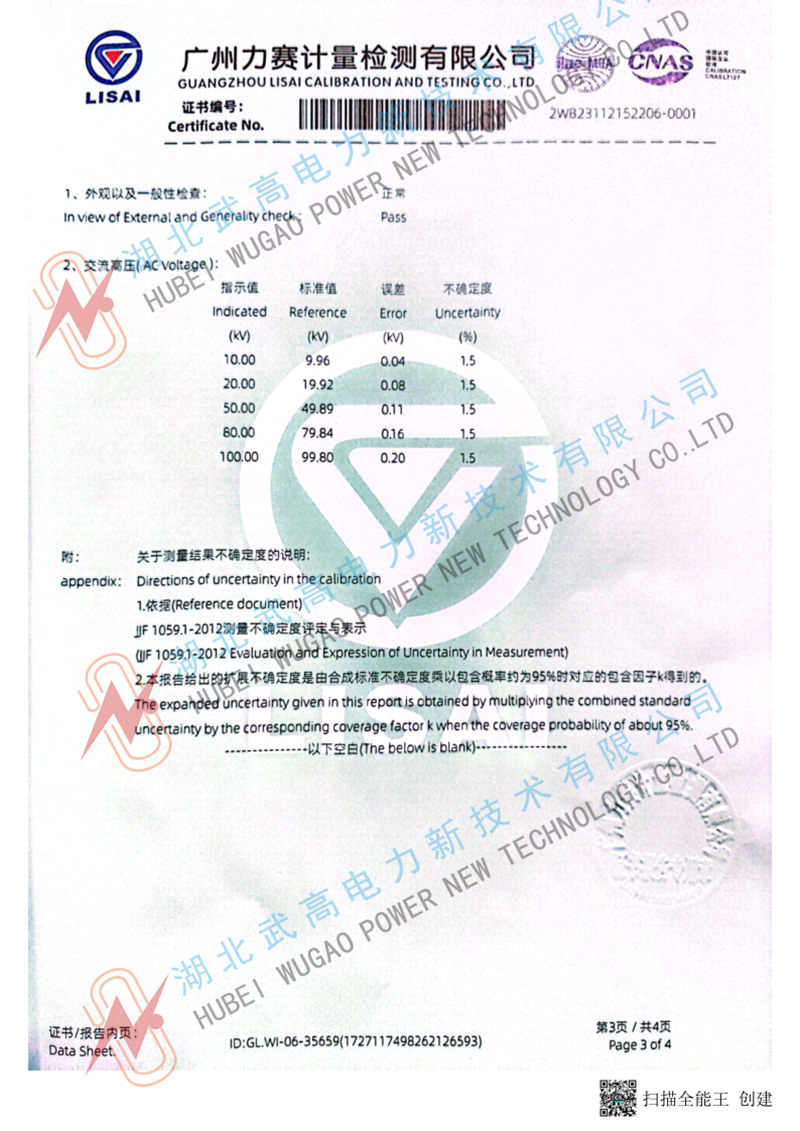

產品參數 Product parameters
YD-系列輕型交直流試驗變壓器--以下表格紅色文字為本產品參數。
型 號 | 容量 | 高壓電壓（KV） | 高壓電流（mA） | 低壓輸入 | 變比 | 溫升℃ | |||
(KVA) | AC | DC | AC | DC | 電壓(V） | 電流（A） | 高/儀 | 30分鐘 | |
YD--1.5/50 | 1.5 | 50 | 70 | 30 | 15 | 200 | 7.5 | 500 | 10 |
YD-3/50 | 3 | 50 | 70 | 60 | 15 | 200 | 15 | 500 | 10 |
YD-5/50 | 5 | 50 | 70 | 100 | 15 | 200 | 25 | 500 | 10 |
YD-10/50 | 10 | 50 | 70 | 200 | 50 | 200 | 50 | 500 | 10 |
YD-20/50 | 20 | 50 | 70 | 400 | 100 | 380 | 53 | 500 | 10 |
YD-30/50 | 30 | 50 | 70 | 600 | 100 | 380 | 79 | 500 | 10 |
YD-40/50 | 40 | 50 | 70 | 800 | 105 | 380 | 105 | 500 | 10 |
YD-50/50 | 50 | 50 | 70 | 1000 | 100 | 380 | 132 | 500 | 10 |
YD-10/100 | 10 | 100 | 140 | 100 | 50 | 200 | 50 | 1000 | 10 |
YD-20/100 | 20 | 100 | 140 | 200 | 100 | 380 | 53 | 1000 | 10 |
YD-30/100 | 30 | 100 | 140 | 300 | 100 | 380 | 79 | 1000 | 10 |
YD-40/100 | 40 | 100 | 140 | 400 | 100 | 380 | 105 | 1000 | 10 |
YD-50/100 | 50 | 100 | 140 | 500 | 100 | 380 | 132 | 1000 | 10 |
YD-20/150 | 20 | 150 | 210 | 133 | 100 | 380 | 53 | 1000 | 10 |
YD-30/150 | 30 | 150 | 210 | 200 | 100 | 380 | 79 | 1000 | 10 |
YD-40/150 | 40 | 150 | 210 | 267 | 100 | 380 | 105 | 1000 | 10 |
YD-50/150 | 50 | 150 | 210 | 333 | 100 | 380 | 132 | 1000 | 10 |
YD-100/150 | 100 | 150 | 210 | 667 | 150 | 380 | 263 | 1000 | 10 |
注：本系列產品中有200V的串級抽頭，可二臺或三臺串級成交流100KV、150KV、200KV、300KV直流140KV、210KV、280KV、420KV的高電壓。
并可根據用戶需要在高壓繞組中抽出5 – 15KV的中壓抽頭，供高壓電機作交流耐壓試驗。并可定制特殊規格的試驗變壓器。
