一、概述

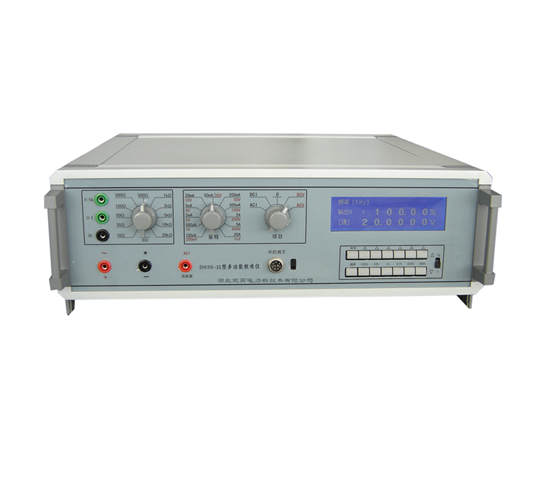

DO30-Ⅱ型多功能校準儀(以下簡稱校準儀)是一種LCD 數字顯示輸出值的交、直流標準電壓、電流發生器,可用于校驗、檢定、計量數字式、指針式三用表及0.2級以下電壓、電流各類表頭。如選購鉗形表校驗線圈則可以校驗交直流鉗形表(0-1000A),另設有標準電阻器組,可方便校驗電阻表。
校準儀采用了新型的復合大功率放大器,輸出功率大,可靠性高,失真度小。優選的16位A/D轉換芯片,轉換速度和精度得到了大幅度提高;AC/DC采用真有效值轉換芯片,保證了交流輸出的精度,交流輸出線性更好。窗口同時顯示輸出實際值、百分比、頻率。輸出調節既可采用面板“按位”調節、“百分比”調節,也可采用外接“外控調節盒”調節。整機采用“閉環控制”電路設計,極大的提高了輸出穩定性。整機并具有過壓、過流自動保護功能。
本校準儀交、直流電壓輸出22檔(0~1000V);交、直流電流輸出22檔(0~20A);中值電阻11×2檔(10Ω~20MΩ);交流頻率50Hz、60Hz、400Hz(數字合成,按鍵選擇),以上項目及量程均通過精密開關轉換。具有數字顯示、量程寬、分檔細、精度高、穩定性好、使用方便等優點。廣泛被儀表生產、維修、計量檢定等部門使用。
二、主要特點
3.1 電壓短路、電流開路自動保護。
3.2 交、直流電流輸出可達24A。
3.3 輸出超載自動保護,手動復位,工作更加可靠。
3.4 輸出調節可以“按位”調節,也可按“百分比”調節。
3.5 輸出調節采用外控編碼調節,也可采用面板數字調節。
3.6 整機采用“閉環控制”,電路設計,輸出精度、穩定度高。
3.7 鉗形表檢測范圍0-1000A。
工作原理:
本校準儀主要有數字合成正弦波信號發生器、功率放大器、項目與量程轉換、CPU單元、鍵盤及顯示單元、電源與保護單元、標準電阻器等組成。其基本工作原理是:數字正弦波信號發生器產生的微弱電信號,經功率放大器放大,放大后的固定信號進行電壓變換,送到項目、量程轉換,進行分壓或限流,以取得多量限值;直接輸出。鍵盤輸入信息,經CPU處理,送顯示單元顯示結果。
校準與維修保養:
校準儀使用一定時間后要進行定期或周期校準,校準工作應具備以下設備條件和環境條件:
a) 標準器:要求準確度優于0.01%,分辨率優于0.001%。
b) 交、直流標準電阻器:要求準確度優于0.01%,功率大于2W,溫度系數優于10PPm。
c) 環境條件:20oC±2oC,相對濕度<60%。
d) 市電條件:交流電壓220V±5%,頻率50Hz±1Hz,無脈沖干擾。
標準器和被檢校準儀,通電預熱一小時,方可進行校準。
使用說明:
☉ 使用前檢查設備是否完好,并請對照產品說明書確認附件是否齊全;
☉ 確認設備供電電壓后,對設備通電自檢,查看設備是否能正常運行;
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據;
☉ 實驗后拆除連線并裝箱,清潔設備;并做好定期維護;
