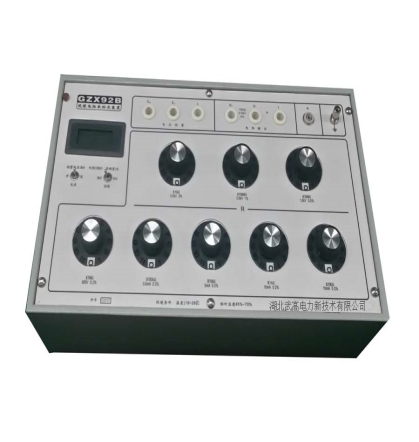

GZX92B型絕緣電阻表檢定裝置是檢定絕緣電阻表的標準器具。其中的電阻輸出部分（高壓高阻箱）的測量上限為20GΩ，是國內同類產品中阻值最高的。本裝置設計有獨立的泄漏屏敝端鈕， 在測量過程中無明顯不穩定及短路、開路現象。
本裝置滿足JJG622-97絕緣電阻表檢定規程、JJG982-2003直流電阻器檢定規程的要求，也可作為檢定數字式兆歐表、絕緣電阻測試儀的標準，還可作為直流標準高值電阻箱使用。技術指標先進，具有較長的技術壽命。其中的電壓測量部分（直流高壓數字電壓表），標稱測量電壓為3kV，最高測量電壓為3.5kV，輸入阻抗≥5GΩ，優于JJG622-97對輸入阻抗的要求，并能測量絕緣電阻表的開路電壓、中值電壓和峰值電壓。
GZX-92B絕緣電阻表檢定裝置性能特點：
◆ 本裝置滿足JJG622-97絕緣電阻表檢定規程、JJG982-2003直流電阻器檢定規程的要求
◆ 檢定數字式兆歐表、絕緣電阻測試儀的標準，還可作為直流標準高值電阻箱使用
◆ 技術指標先進，具有較長的技術壽命
◆ 電壓測量部分（直流高壓數字電壓表），標稱測量電壓為3kV，最高測量電壓為3.5kV，輸入阻抗≥5GΩ，優于JJG622-97對輸入阻抗的要求
◆ 能測量絕緣電阻表的開路電壓、中值電壓和峰值電壓
GZX-92B絕緣電阻表檢定裝置技術參數：
1. 電阻輸出（高壓高阻箱）部分
◆ 高壓高阻箱的準確度等級及工作電壓（電流）
阻值 | 10GΩ | ×1GΩ | ×100MΩ | ×10MΩ | ×1MΩ |
準確度等級 | 2 | 2 | 1 | 0.5 | 0.2 |
標稱電壓(V) | 2500 | 2500 | 2500 | 1500 | 800 |
阻值 | ×100kΩ | ×10kΩ | ×1kΩ | ×100Ω |
準確度等級 | 0.2 | 0.2 | 0.2 | 0.2 |
標稱電流(mA) | 1 | 8 | 20 | 50 |
◆ 調節范圍：100Ω～20GΩ；調節細度：100Ω
◆ 使用環境條件
1.3.1 參考溫度范圍：20～25℃
1.3.2 標稱使用溫度范圍：18～28℃
1.3.2 標稱使用濕度范圍：25%～75%
◆ 變差極限：在參考條件下，由單一影響量發生變化所引起的變差
影響量別 | 標稱使用范圍 | 允許的變差 |
環境溫度 | 18～28℃ | a/2 % |
相對濕度 | 25%～75% | ≤10GΩ a/2 % ＞10GΩ a% |
工作電壓 | （1～1/5）標稱電壓 | ≤10GΩ a/2 % ＞10GΩ a% |
* a為高壓高阻箱電阻盤準確度等級。
◆ 絕緣電阻：高壓高阻箱的電路與電路無電氣連接的任何其它外部金屬 間的絕緣電阻，在標稱電壓下測得的電阻值不小于5TΩ
◆ 絕緣強度：高壓高阻箱的電路與測試用參考接地點之間，應能承受頻率為45～65Hz的實際正弦交流電壓6kV并歷時1min的試驗，不出現擊穿與飛弧現象
◆ 高壓高阻箱輸出端的殘余電阻應＜0.5Ω，其變差＜0.05Ω
◆ 裝置外形尺寸： 442mm×270mm×145mm
◆ 裝置重量：5kg
2. 電壓測量部分（高壓直流數字電壓表）
◆ 測量范圍：0～3000V
◆ 分辨率：1V
◆ 準確度：±（1%讀數±1個字）
◆ 讀數穩定性：≤±1個字
◆ 輸入電阻：≥5GΩ
使用說明：
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
