概述 overview

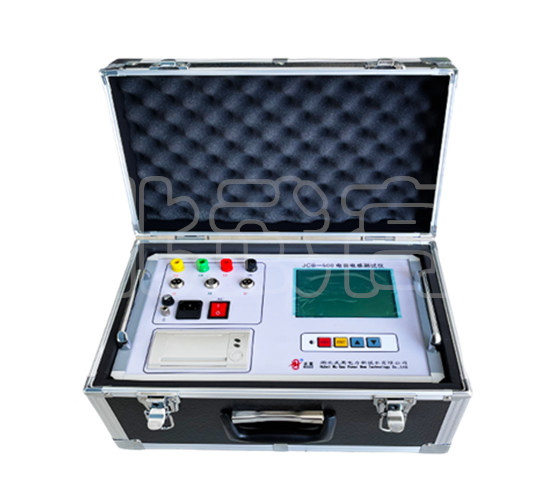

JCB-500三相電容電感測試儀又名三相電容電橋測試儀，是針對變電站現場測量電容器的電容值時存在的問題而專門研制的，它著重解決了以下問題：

(1) 現場測量電容器需拆除連接線，不僅工作量大而且易損壞電容器；

(2) 電容表輸出電壓低而導致故障檢出率低。

該儀器具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。

(3) 測量電抗器電橋量。

技術參數 Technical Parameter

1、儀器測量范圍及精度：

a.電容測量

• 可測電容范圍：0. 1μF ～ 3,300μF

• 可測容量范圍：5 ～ 20,000kvar

測 量  精 度：±(1.0% 讀數+0.02μF)

• 分辨率：0.001μF

b.電流測量

• 電流測量范圍：0～20A

• 測 量  精 度：±(3.0%讀數+0.05A)

• 分辨率：0.01A

 c．電橋測量

• 電橋測量范圍：

小電橋方式0.1mH～5mH;

大電橋方式5 mH～50H

• 感抗測量范圍：50mΩ~20KΩ

• 測 量  精 度：±(3.0% 讀數+0.05mH)

• 分辨率：0.01 mH

 d. 電阻測量范圍：

• 電阻測量范圍：小電阻方式50mΩ～1Ω

• 大電阻方式1Ω～20KΩ

• 測 量  精 度：±(3.0% 讀數+0.05Ω)

• 分辨率：0.01 Ω

2、工作電源：

• 額定電壓：工頻220V±10%

• 額定頻率：50Hz

• 額定輸出：2V/20V/500VA

3、儀器的正常工作條件：

• 環境溫度：-10℃ ～ +50℃

• 相對濕度：≤90%

4、顯示打印方式 ：

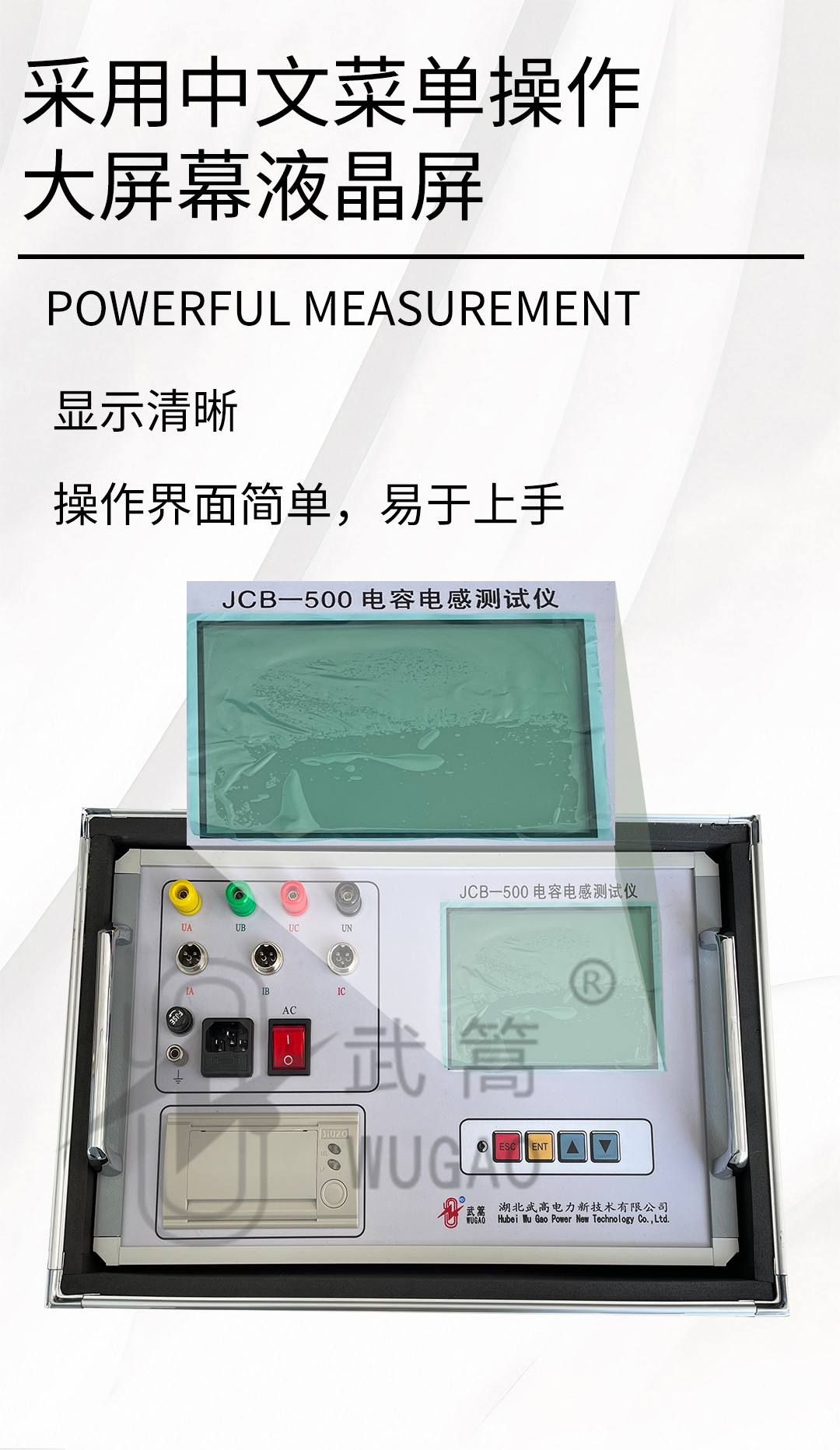

• 液晶顯示屏全漢字顯示

• 面板式高速打印機

5、外 形 / 重 量 ：370×260×220 mm / 15 kg

特別使用說明：

   一、本儀器必須在試品停電、完全放電條件下才能測試！??！

   二、本儀器輸出交流電壓20V/2V，功率500W，主要用于現場補償

    電容器和電抗器的測量,在試驗室使用標準電容/電感檢定時，請確認標準電容/電感的負載能力、額定電流。否則將損壞標準電容/電感或者檢定結果不準(電感較小時要特別注意,有些計量院的電感標準的額定電流都較小,只有零點幾安培, 造成誤差較大)。儀器檢定時應良好接地。

   三、電壓輸出紅色線按鉗形表箭頭方向穿過到試品。

   四、測量小于5mH電感/1Ω電阻時，務必使用小電感/小電阻方式。

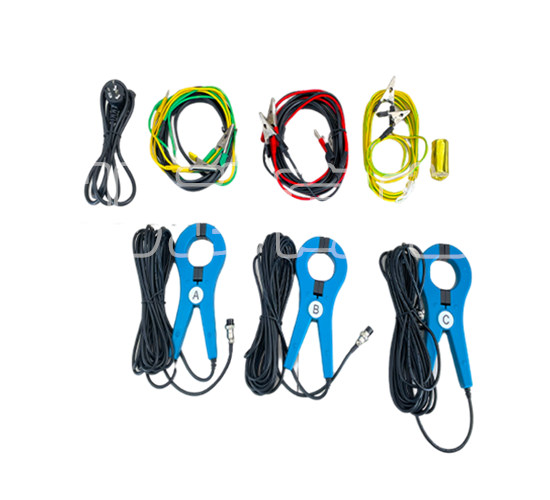

   五、單相測量時只需連接紅色和黑色線，此時紅色線插入黃色插座UA），黑色線插入黑色插座（UN），只需要接A相的電流鉗, 三相測量時, 需要連接黃色、綠色、紅色、黑色線, 黃色線插入UA，綠色線插入UB，紅色線插入UC，黑色線插入UN。此時需要接A、B、C三個電流鉗，電流鉗要插入相應編號的航空插座里。

   六、請將鉗形表放在測試儀遠端，盡量遠離測試儀。

1. 為方便您更好的了解下載文件，正文以圖片的形式提供其部分內容預覽，如果需要完整版，請點擊下載鏈接。

2.推薦使用第三方專業下載工具下載，使用PDF閱讀器閱讀，如需WORD格式文件也可以聯系我們。

3.如果這個文件總是不能下載請聯系我們或者留言，我們會第一時間為您處理。

4.如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251  13871255353

5.本站提供的說明書如用于商業用途，請告訴我們，謝謝合作！

三相電容電橋測試儀（配國產傳感器）說明書點擊下載.pdf
