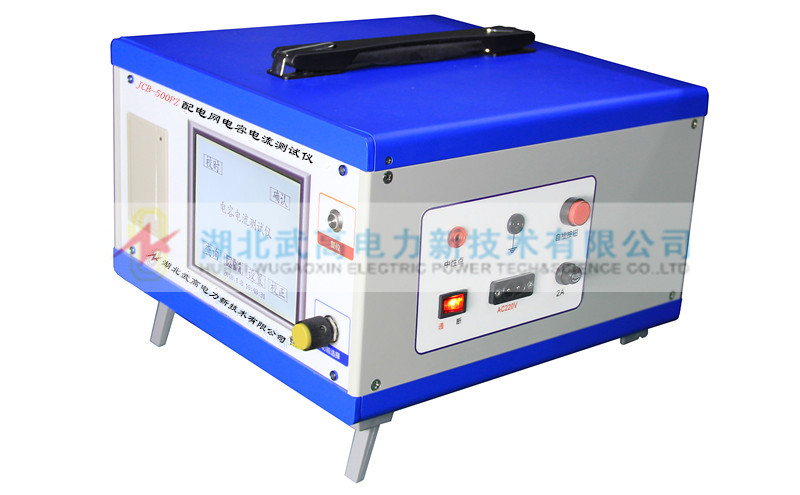

JCB-500PZ 配電網電容電流測試儀
本儀器采用中性點電容法測量配網電容電流。
高可靠性
在做好安全措施后，事先設置儀器參數后則無需觸碰操作儀器
測量范圍
對地總電容 ≤120μF（三相對地）；電 容 電流 ≤1000 A（66kV系統）；電 容 電流 ≤700 A（35kV系統）
測量范圍
電 容 電流 ≤200 A（10kV系統）；電 容 電流 ≤100 A（6kV系統）
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
一、概 述
我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對配網的電容電流進行測量以決定是否安裝消弧線圈（煤礦專用）。
另外，配電網的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓，為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量配電網的對地電容值。
測量配網電容電流的方法有單相金屬接地的直接法、外加電容間接測量法以及在PT開口三角形加信號等方法，但是，在現場最受歡迎和使用較頻繁的還是使用中性點電容法。
JCB-500PZ配電網電容電流測試儀，采用中性點電容法測量配網電容電流該測試儀采用大屏幕液晶顯示，中文菜單，在做好安全措施后，事先設置儀器參數后則無需觸碰操作儀器，使這項工作變得安全、簡單、快捷，且測試結果準確、穩定、可靠，不受其他運行條件影響，特別是系統不平衡的時候
二、測量原理
采用中性點外加電容法測量原理（在電網無補償?shù)臈l件下進行）。
三、儀器成套
序號 | 名稱 | 數量 | 單位 | |
1 | 測試儀主機 | 1 | 臺 | |
2 | 高壓電纜 | 1 | 根 | |
3 | 高壓電容 | 2 | 只 | |
4 | 高壓電容連接線（帶鱷魚夾） | 1 | 根 | |
5 | 分壓器 | 1 | 個 | |
6 | 40cm絕緣桿 | 2 | 根 | |
7 | 分壓器測試線 | 1 | 根 | |
8 | 3.15A保險管（φ25*195） | 2 | 只 | |
9 | 2A保險管（φ5*20） | 5 | 只 | |
10 | 可調保護間隙 | 1 | 個 | |
11 | Ф60鉤子 | 1 | 個 | |
12 | 分壓器加長夾具 | 1 | 個 | |
13 |
25cm并聯電容線
| 紅色 | 各1 | 根 |
黑色 | ||||
14 | 50cm放電間隙連接線 | 紅色 | 各1 | 根 |
黑色 | ||||
15 | AC 220V電源線 | 1 | 根 | |
16 | 4米接地線 | 2 | 根 | |
17 | 數字萬用表 | 1 | 塊 | |
18 | 熱敏打印紙 | 2 | 卷 | |
19 | 產品合格證 | 1 | 枚 | |
20 | 使用說明書 | 1 | 本 | |
21 | 出廠檢測報告 | 1 | 份 | |
技術指標：
測量范圍 | 對地總電容 ≤120μF（三相對地） 電 容 電流 ≤1000 A（66kV系統） 電 容 電流 ≤700 A（35kV系統） 電 容 電流 ≤200 A（10kV系統） 電 容 電流 ≤100 A（6kV系統） |
電容測量精度 | ±10%±5個字 0.5μF～1μF ±5% 1μF～90μF ±10% 90μF～120μF |
電流測量精度 | ±10% 電容電流<10A ±5% 電容電流10A-500A ±10% 電容電流500A-1000A |
環境溫度 | -10～50℃ |
相對濕度 | ≤90% |
工作電源 | AC 220V ± 10% 50 Hz ± 1% |
外形尺寸 | 310× 300×170 mm |
儀器重量 | 10kg |
JCB-500PZ配電網電容電流測試儀說明書點擊下載.pdf
使用方法：
1、將儀器可靠接地；在儀器的中性點端和接地端并聯放電間隙
2、設置測試參數
設置完成后保存設置，儀器回開機界面。
 |  |

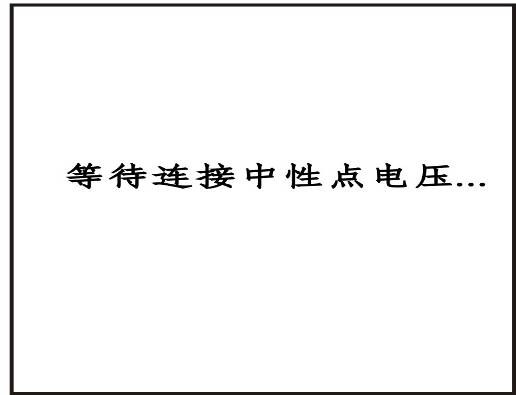

等待連接中性點 做好安全措施
3、測量中性點電壓，確認安全；
如果中性點電壓小于5V，儀器不能正常工作，只須在某一相上增加電容使中性點電壓上升即可；儀器隨機配置了高壓電容（0.035微法左右）。
如果中性點電壓大于300V，儀器不能正常工作，必須使電壓下降，此時三相嚴重不對稱，不能開展試驗。

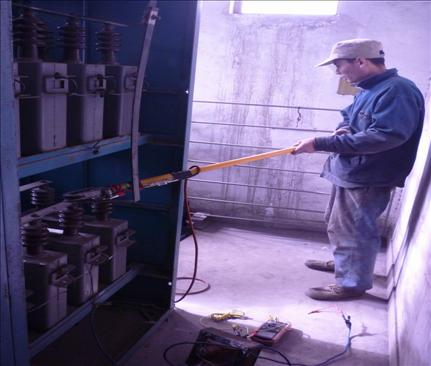

4、將檢驗合格的絕緣桿（高壓端串聯速熔保險）通過專用高壓電纜與儀器中心點端子連接，待命。
5、將絕緣桿（高壓端串聯速熔保險）與中性點相保持碰觸連接。
6、大約只需要30秒鐘，儀器發出“嘟”的長音后，表示測量完畢。立即將絕緣桿脫離與中性點的接觸。
安全事項：
測量時操作絕緣棒人員應帶絕緣手套、穿絕緣靴！
絕緣棒碰觸變壓器中性點時間應盡可能短，在讀數完畢后立即斷開，讀表人員宜站在絕緣墊上。
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
1. 為方便您更好的了解下載文件，正文以圖片的形式提供其部分內容預覽，如果需要完整版，請點擊下載鏈接。
2.推薦使用第三方專業下載工具下載，使用PDF閱讀器閱讀，如需WORD格式文件也可以聯系我們。
3.如果這個文件總是不能下載請聯系我們或者留言，我們會第一時間為您處理。
4.如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251 13871255353
5.本站提供的說明書如用于商業用途，請告訴我們，謝謝合作！
