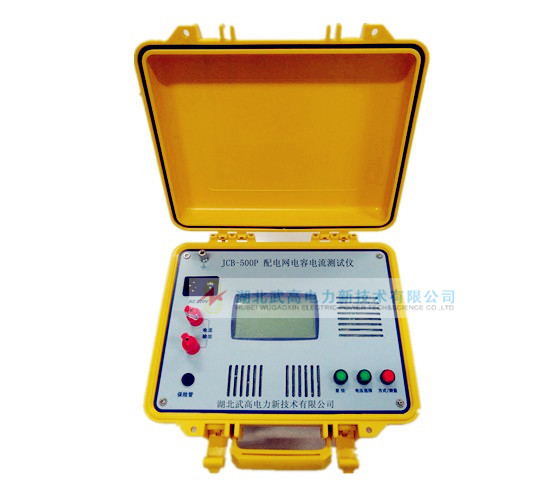

JCB-500P配電網電容電流測試儀
本儀器測量配網電容電流。
高可靠性
只需將測量線接于PT的開口三角端就可以測量出電容電流的數據，無需和一次側打交道。
測量范圍
電容：0.3～125μF 電流：1～250A
精度及尺寸
測量誤差 ≤5%；外形尺寸 345mm×295mm×175mm
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
一、產品概述
目前，我國配電系統的電源中性點一般是不直接接地的，所以當線路單相接地時流過故障點的電流實際是線路對地電容產生的電容電流。據統計，配電網的故障很大程度是由于線路單相接地時電容過大而無法自行息弧引起的。因此，我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對配網的電容電流進行測量后做決定。另外，配電網的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓。為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量配電網的對地電容值。傳統的測量配網電容電流的方法有單相金屬接地的直接法、外加電容間接測量法等，這些方法都要接觸到一次設備，因而存在試驗危險、操作繁雜，工作效率低等缺點。
二、功能特點
l 直接從PT的二次側測量配電網的電容電流，無需和一次側打交道；
l 不存在試驗的危險性，無需做繁雜的安全措施和等待冗長的調度命令；
l 只需將測量線接于PT的開口三角端就可以測量出電容電流的數據；
l PT開口三角處注入的微弱異頻測試信號，不會對繼電保護和PT本身產生任何影響，也避開了50Hz的工頻干擾信號；
l 輸出端可以耐受100V的交流電壓，測量時系統有單相接地故障發生，亦不會損壞PT和測試儀；
l 無需做特別的安全措施，使這項工作變得安全、簡單、快捷，且測試結果準確、穩定、可靠。
三、測量原理及流程
1.測量原理

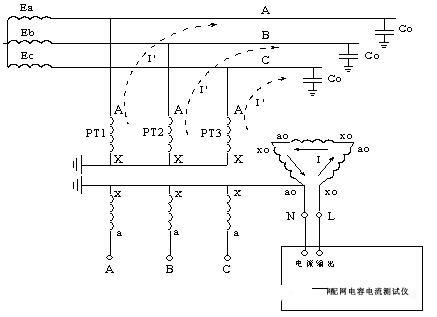

配網電容電流測試儀是從PT開口三角來測量配網的電容電流的。其測量原理圖如圖二所示。
圖二 測量原理圖
在圖二中，從PT開口三角注入一個異頻的電流（非50Hz的交流電流，目的為了消除工頻電壓的干擾），這樣在PT高壓側就感應出一個按變比減小的電流，此電流為零序電流，即其在三相的大小和方向相同，因此它在電源和負荷側均不能流通，只能通過PT和對地電容形成回路，所以圖二又可簡化為圖三。
圖三 簡化物理模型
根據圖三的物理模型就可建立相應的數學模型，通過檢測測量信號就可以測量出三相對地電容值3C0，再根據公式I=3ωCOUφ（Uφ為被測系統的相電壓）計算出配網系統的電容電流。

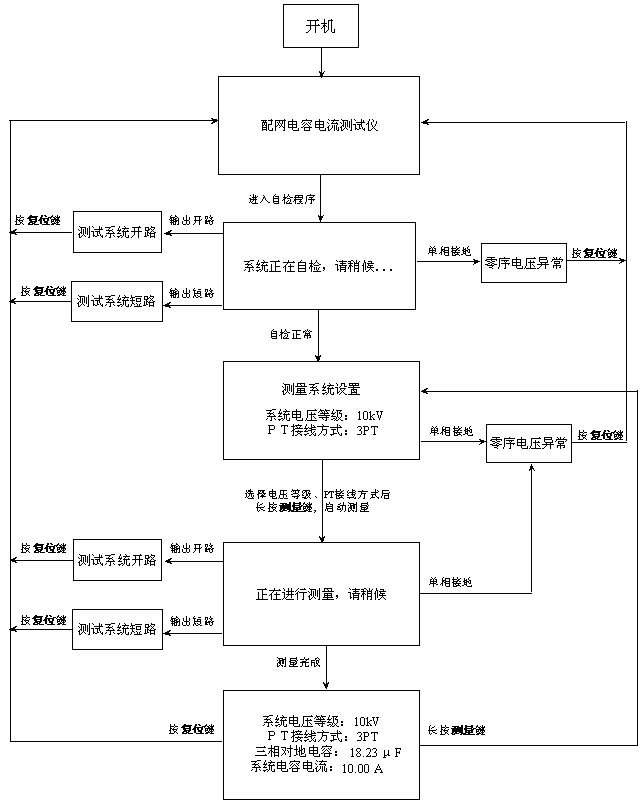

2.測量流程
