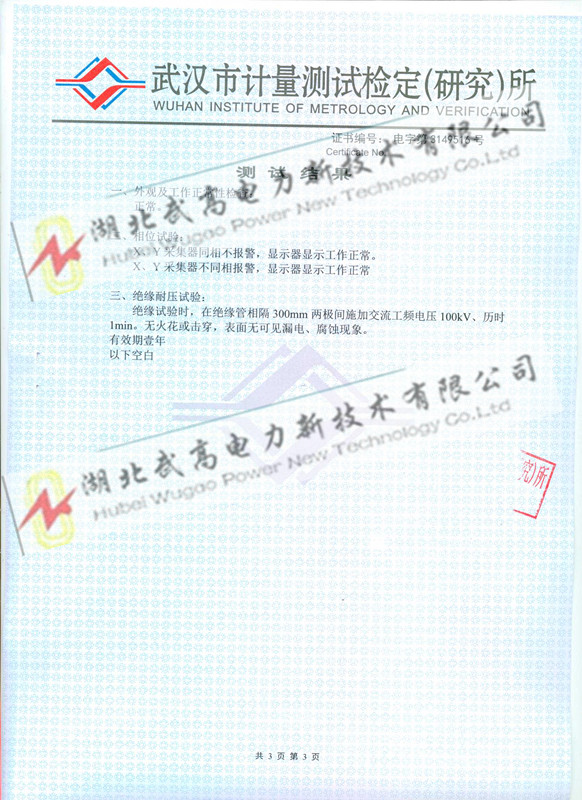

一、SC-GZDW系統概述：

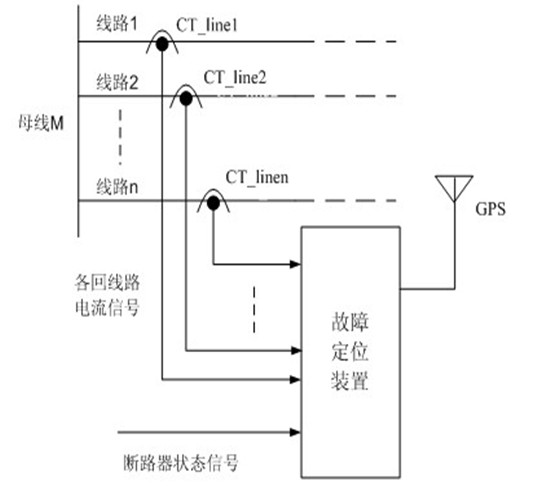

輸電線路高精度故障定位系統，可在線準確檢測到各種故障（接地、短路、斷路等）發生的距離。通過在各回線路上安裝電流互感器（CT），通過精密電阻將電流信號無失真地轉換為電壓信號，然后通過高速采集前置電路（包括濾波、放大和限壓電路）輸入高速采集卡，多塊高速采集卡通過PCI總線與工控機連接。在高速數據采集電路捕捉到暫態數據后，工控機讀取記錄下的故障數據，通過系統后臺軟件進一步地分析處理以實現高精度故障定位、輸出報警等功能。

該系統能及時的給出故障位置和故障時間的指示信息，極大的縮短故障查找時間，有助于快速排除故障、縮小停電范圍、減少停電時間，提高供電可靠性。同時大大減少故障巡線人員，提高工作效率。

二、SC-GZDW系統構成：

系統由高速數據采集裝置、故障啟動裝置、數據傳輸裝置、系統分析軟件四部分構成。

1、 高速數據采集裝置

為了保證行波法具有較高的精度并減小近區故障的“死區”，采用了基于PCI總線的高速數據采集系統。高速數據采集卡采集的故障數據上傳到工控機的內存中，再保存到工控機的硬盤中。

2、故障啟動裝置

啟動元件是故障定位的一個重要組成部分。對它的基本要求是簡單可靠、動作快速、靈敏度高、選擇性好。為了更好地滿足啟動元件的基本要求，本方案采用相電流的硬件啟動方式。

3、數據傳輸裝置

CT信號通過同軸電纜接入電流轉換為電壓單元，接收高速數據采集裝置采集的數據信息，并通過PCI總線將信息上傳到系統分析軟件。

4、系統分析軟件

數據分析是通過工控機的上層應用程序?qū)崿F(xiàn)的，首先進行干擾識別，然后提取故障信息并判斷故障類型，最后選擇故障定位所需信息分量實現高精度GPS多路行波故障定位。

三、SC-GZDW功能特點：

◆ 每套故障定位裝置可以在線監視多回輸電線路，每塊高速采集卡監視一回線路（三相四線）；

◆ 可在線準確檢測并記錄線路單相接地故障距離、相間短路故障距離、斷路故障距離、瞬間故障發生的距離；

◆ 可在線記錄線路雷電流、進行雷擊點定位和雷擊次數的統計；

◆ 可在線檢測線路負荷電流，包括定時回傳及召測負荷電流數據；

◆ 后臺軟件具有自動故障識別、輸出報警和數據文件存儲功能；

◆ 具有故障自動錄波功能；

◆ 具有快速自動定位故障位置、故障距離、故障時間、故障類型等功能；

◆ 通過導入數據文件可以自動給出定位結果并導入統計數據庫，以供歷史查詢；

◆ 采用雙RAM記錄技術，消除暫態信號“記錄死區”，防止雷電流干擾造成漏記故障數據 ；

◆ 測距精度不受故障電阻、線路參數不對稱、互感器誤差、線路分布電容等因素的影響；

◆ 可在當?shù)鼗蛲ㄟ^通信網對系統進行配置、管理及維護；

◆ 故障檢測裝置檢測方法新穎，不僅動作可靠、性能穩定，而且安裝和卸落都極其簡單方便；

◆ 具有不依賴線路對端信息、無需兩端通信、便于變電站集中管理、使用方便的優點。

SC-GZDW技術參數：

◆ 使用范圍：10KV及以上輸電線路；

◆ 測量線路長度： 300km；

◆ 測量線路數： 1-8條 （可擴展至16條）；

◆ 故障定位誤差：< 25m；

◆ 一個故障定位時間：0.01s；

◆ 4通道單端模擬輸入方式（各通道完全獨立同步采樣）；

◆ 模擬量輸入量程：5V；

◆ ADC類型：AD9224；

◆ A/D轉換精度：12位；

◆ 采樣率：最高40MSPS（同步可調）；

◆ 每通道512K字（點）RAM存儲器；

◆ 數據讀取方式：DMA方式。

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
